Chi tiết sản phẩm
Place of Origin: NINGBO CHINA
Hàng hiệu: NBLK
Chứng nhận: ISO CE
Model Number: SHL, SH
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 10SETS
Giá bán: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Chiều kính: |
Tối đa 120*200mm hoặc tùy chỉnh |
tên: |
Con lăn cáp |
Vật liệu: |
MC NYLON / THÉP / HỢP KIM NHÔM |
Ứng dụng: |
Địa điểm lắp đặt cáp ngầm |
Trọng lượng định số: |
10kn 20kn |
Bảo hành: |
1 năm |
Chiều kính: |
Tối đa 120*200mm hoặc tùy chỉnh |
tên: |
Con lăn cáp |
Vật liệu: |
MC NYLON / THÉP / HỢP KIM NHÔM |
Ứng dụng: |
Địa điểm lắp đặt cáp ngầm |
Trọng lượng định số: |
10kn 20kn |
Bảo hành: |
1 năm |
Một con lăn cáp, còn được gọi là một con lăn cáp hoặc con lăn hỗ trợ cáp, đóng một vai trò quan trọng trong các hệ thống cáp.Thiết bị này được thiết kế để thực hiện nhiều chức năng cho phép nó duy trì sự ổn định và tính toàn vẹn của hệ thống cáp.
Chức năng quan trọng đầu tiên của dây chuyền cáp là giảm căng dây cáp, đặc biệt quan trọng trong các đường cong hoặc thay đổi hướng trong đường cáp.cuộn dây cáp làm giảm căng thẳng trên dây cáp, do đó ngăn ngừa chúng bị hư hỏng do căng thẳng quá mức.
Thứ hai, dây cáp cáp giúp ngăn chặn sự mài mòn của dây cáp. bề mặt của dây cáp cáp thường mịn và nhằm giảm ma sát giữa dây cáp và dây cáp cáp.Thiết kế này giúp ngăn chặn sự mòn bề mặt trên cáp và kéo dài tuổi thọ của nó.
Một vai trò quan trọng khác của dây chuyền cáp là duy trì đường dẫn cáp. Các cuộn cáp giúp giữ các cáp theo một hướng cụ thể, đảm bảo cấu trúc tổng thể và bố trí của hệ thống cáp.Chức năng này rất quan trọng trong việc duy trì sự ổn định và đáng tin cậy của hệ thống cáp.
Cuối cùng, dây chuyền cáp được làm bằng vật liệu bền và có thể thích nghi với các môi trường khác nhau.nhiệt độ cao, nhiệt độ thấp, và các điều kiện khác.
Mỗi chức năng của cuộn cáp là rất quan trọng trong việc đảm bảo hệ thống cáp đều ổn định và đáng tin cậy.
Vòng xoắn đất cáp được thiết kế để sử dụng với các cáp có đường kính dưới 200mm. Nó đi kèm với cả nhựa và nhôm để phù hợp với nhu cầu cụ thể của người dùng.
Vòng quay cáp triple sheave được sử dụng cho các cáp đường kính lớn hơn để giúp chúng đi qua khu vực cần thiết. Nó có thể được xây dựng theo bất kỳ góc quay nào theo yêu cầu của người dùng.
Vòng chắn bảo vệ lối vào cáp được sử dụng để mở rộng cáp và có thể được đặt ở bất kỳ góc nào trong lối vào ống và có bề mặt thép phủ kẽm có thể khóa với một lớp nylon duy nhất.
Vòng chắn bảo vệ lối vào cáp D Series được trang bị một cơ chế cố định chiều dài nâng cao và một lớp nylon duy nhất đảm bảo thiết kế đáng tin cậy và vững chắc.
Vòng xoắn đầu cáp được thiết kế để cung cấp bảo vệ cho cáp và kéo dây trên đầu cống.
Đường thẳng Vòng dây cáp lăn để đặt cáp ngầm| Điểm số. | Mô hình | Trọng lượng hoạt động (KN) | Chiều kính của cáp (mm) |
Xây dựng cuộn dây cáp | Trọng lượng (kg) |
| 21171 | SHL1 | 10 | Φ150 | Dầu đúc Aluminium Frame Aluminium Roller | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Rô-lô nhôm khung nylon đúc | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Đường cuộn nhôm đáy tấm thép | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Đường cuộn nhựa bằng nhựa | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Thép ống khung nhôm cuộn | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Khung ống thép Vòng xách nylon | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Thép ống chân dài nhôm cuộn | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Thép ống chân dài Vòng xách nylon | 7.8 |
Lưu ý: Các con lăn được sử dụng để lắp đặt các cáp điện dưới lòng đất khác nhau đến đường kính Ø200mm, vui lòng chọn con lăn phù hợp theo kích thước cáp của bạn.
Tất cả các bó được gắn trên vòng bi. khung được làm bằng thép galvanized
Máy cuộn đường dây cáp
| Điểm số. | Mô hình | Trọng lượng hoạt động (KN) | Kích thước cáp (mm) | Trọng lượng (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |

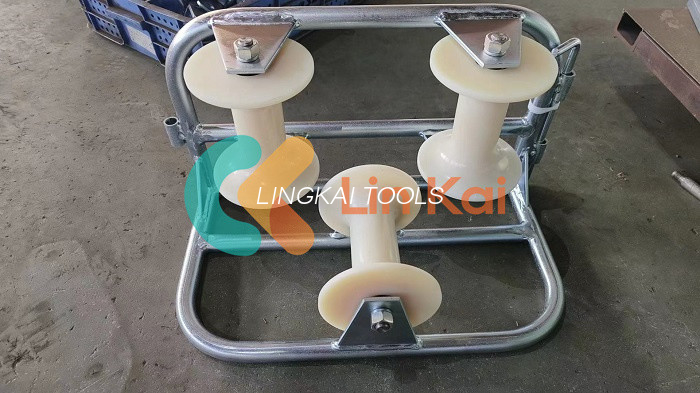

Ứng dụng: Các con lăn góc cáp được sử dụng để lắp đặt cáp điện trên góc hầm.
Các bó được làm bằng nhôm hoặc nylon MC, tất cả các bó được gắn trên vòng bi.
Khung của cuộn được làm bằng thép galvanized, có thể được kết nối với nhau với chân đinh để tạo thành một đường cong phù hợp để hướng dẫn dây cáp xung quanh góc.
Các dây cáp dẫn đường và hỗ trợ có thể đạt được thông qua việc sử dụng vít cáp, thường được lắp đặt ở các đường cong dọc theo các đường cáp.Những chiếc xe đạp này phục vụ để hướng dẫn và hỗ trợ các dây cáp khi chúng di chuyển trong toàn hệ thống.
Các dây cáp phải đi qua nhiều điểm trong hệ thống và dây cáp có thể giúp đảm bảo rằng chúng đi theo đường hướng dự định mà không bị lỏng hoặc xoắn.Những vấn đề này có thể được gây ra bởi trọng lượng của các dây cáp, các yếu tố môi trường hoặc các ảnh hưởng bên ngoài khác.
Công cụ kéo cáp điện của chúng tôi được thiết kế để cung cấp các giải pháp kéo cáp đáng tin cậy và hiệu quả cho nhiều ứng dụng khác nhau.Nhóm hỗ trợ kỹ thuật có kinh nghiệm của chúng tôi sẵn sàng hỗ trợ với bất kỳ câu hỏi hoặc mối quan tâm nào liên quan đến việc sử dụng hoặc bảo trì sản phẩm của chúng tôiNgoài ra, chúng tôi cung cấp một loạt các dịch vụ bao gồm sửa chữa sản phẩm, hiệu chuẩn và đào tạo để đảm bảo hiệu suất và an toàn tối ưu.Liên hệ với chúng tôi để biết thêm thông tin về hỗ trợ kỹ thuật và dịch vụ của chúng tôi.
